11.11. Снятие, восстановительный ремонт и установка суппортов дисковых тормозных механизмов задних колес

Помните, что вырабатываемая в процессе работы тормозных механизмов пыль может содержать чрезвычайно вредный для здоровья человека асбест. Ни в коем случае не сдувайте пыль сжатым воздухом и не вдыхайте ее, - при обслуживании механизмов надевайте защитную маску или респиратор. Ни в коем случае не используйте для протирки компонентов тормозной системы бензином или растворителями на нефтяной основе, - применяйте только фирменные чистящие средства или метиловый спирт!


Суппорты обоих тормозных механизмов одной оси должны меняться одновременно.

Снятие

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Подоприте передние колеса противооткатными башмаками, поддомкратьте задок автомобиля и установите его на подпорки, снимите соответствующее заднее колесо.
  2. Полностью опустите рычаг стояночного тормоза и отпустите регулировочную гайку с целью ослабления приводного троса.
  3. Отверткой отожмите исполнительный рычаг стояночного тормоза позади суппорта тормозного механизма заднего колеса и отсоедините от него приводной трос. Отпустите стопорную гайку и высвободите оболочку троса из опорного кронштейна на снимите.
  4. Снимите крышку с резервуара ГТЦ положите под нее полиэтиленовую пленку и наверните на место, - подкладывание пленки герметизирует посадку крышки и предотвратит вытекание жидкости при отпускании штуцерного соединения гибкого тормозного шланга. Альтернативно шланг может быть пережат подходящей струбциной.
  5. Тщательно протрите штуцерное соединение шланга на суппорте. Выверните полый болт разъема и снимите медные уплотнительные шайбы, - шайбы подлежат замене в обязательном порядке. Сразу же закупорьте открытый конец шланга и штуцер во избежание попадания в систему грязи.
  6. Снимите тормозные колодки (см. Замена колодок дисковых тормозных механизмов задних колес). Снимите суппорт с верхнего направляющего подшипника.

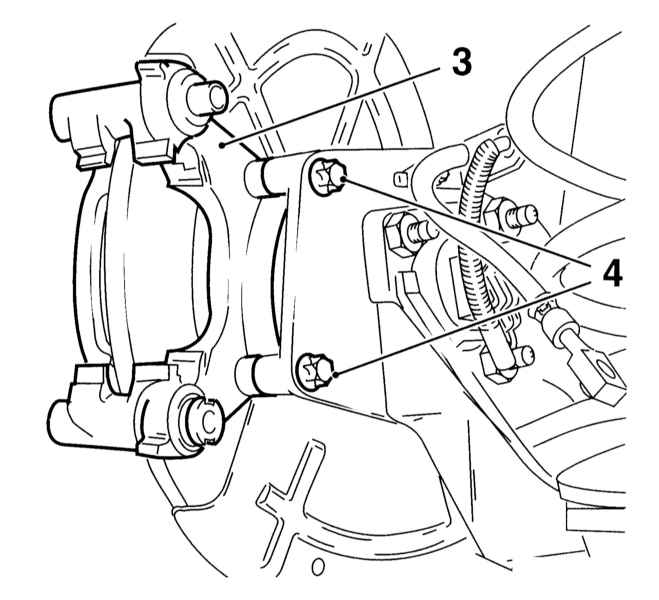

  1. В случае необходимости выверните болт крепления (3) анкерной скобы (4) суппорта к нижнему рычагу подвески.

Ремонт

Задний суппорт восстановительному ремонту не подлежит и в случае выхода из строя заменяется в сборе.

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Снимите с анкерной скобы нижнюю направляющую стойку и тщательно ее протрите. В случае выявления признаков чрезмерного износа замените стойку, - перед установкой стойку следует смазать силиконовой смазкой.
  2. Если суппорт оборудован демпфирующий грузиком, отсоедините пружину и выверните болт крепления троса стояночного тормоза. Перенесите соответствующие детали на новый суппорт и затяните крепежный болт с требуемым усилием, предварительно смазав его резьбу фиксирующим герметиком.

Установка

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Если снимали, установите анкерную скобу суппорта на рычаг подвески. Вверните крепежные болты и затяните их с требуемым усилием, - перед установкой резьбовую часть болтов следует смазать фиксирующим герметиком.
  2. Очистите верхнюю направляющую стойку суппорта и смажьте ее силиконовой смазкой. Посадите суппорт на стойку и установите тормозные колодки (см. Замена колодок дисковых тормозных механизмов задних колес).
  3. Заменив уплотнительные шайбы, подсоедините к суппорту гибкий тормозной шланг. Удостоверьтесь в правильности посадки шланга в выемке суппорта, затем затяните штуцерный болт с требуемым усилием.
  4. Снимите пережимающую шланг струбцину, либо или удалите полиэтилен из-под крышки резервуара ГТЦ и прокачайте тормозную систему (см. Прокачка тормозной системы).

Достаточно прокачать лишь тот контур, суппорт которого снимался.

  1. Закрепите трос привода стояночного тормоза на суппорте кронштейн суппорта и закрепите его фиксирующей скобкой.
  2. Отожмите исполнительный рычаг и подсоедините к его крюку приводной трос.
  3. Несколько раз выжмите педаль ножного тормоза с целью усадки колодок.
  4. Произведите регулировку приводного троса стояночного тормоза (см. Регулировка привода стояночного тормоза), затем установите чехол на рычаг управления.
  5. Установите колесо, опустите автомобиль на землю и затяните колесные болты с требуемым усилием.
  6. Проверьте уровень жидкости в резервуаре ГТЦ, в случае необходимости произведите соответствующую корректировку (см. Главу Текущее обслуживание).
  7. Прежде чем приступать к эксплуатации автомобиля, проверьте исправность функционирования тормозной системы.
