13.9. Снятие и установка бамперов

Передний бампер

Снятие

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Под автомобилем снимите три пластмассовых фиксатора крепления накладки переднего бампера к панели защиты картера. Для снятия двухкомпонентного следует высвободить из него центральный штифт, после чего извлечь наружную секции.
  2. Выверните боковые крепежные винты и нижние винты крепления к накладке бампера локеров.
  3. Попросите помощника придержать бампер, снимите пластмассовые заглушки и выверните верхние винты крепления накладки к панели передка.

    Схема расположения элементов крепежа накладки переднего бампера

  1. Аккуратно отделите боковые секции накладки бампера от крыльев, и, потянув вперед, снимите накладку. На моделях, оборудованных противотуманными фарами и омывателями линз головных фар, сняв бампер, отсоедините соответствующую электропроводку. В случае необходимости отсоедините проводку от датчика температуры наружного воздуха.

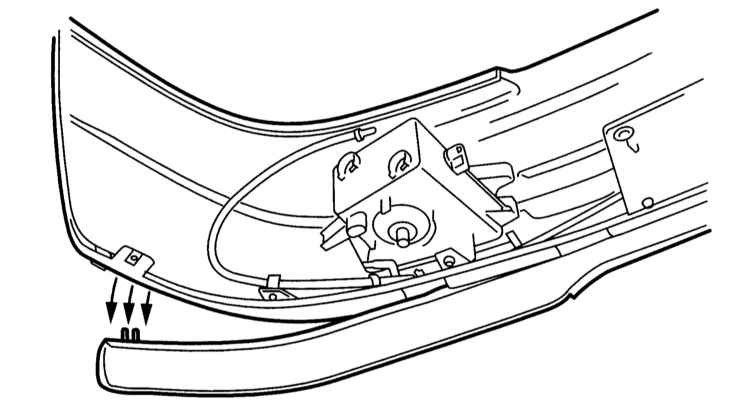

  1. Отпустите крепежные фиксаторы и отделите от накладки бампера панель спойлера.

    A — Панель спойлера
    B — Передние фиксаторы спойлера
    C — Боковые фиксаторы спойлера

A.

B.

C.

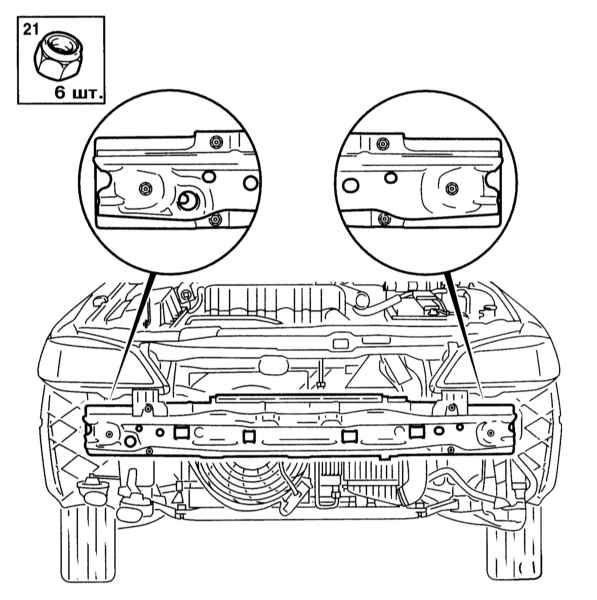

  1. Отдайте крепежные гайки и снимите с автомобиля несущую балку бампера.

Установка

Установка производится в порядке, обратном порядку демонтажа компонентов.

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Проверьте состояние полистирольной прокладки переднего бампера, в случае необходимости произведите ее замену.

Задний бампер

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Откройте дверь задка/ крышку багажного отделения.
  1. Под автомобилем выверните болты крепления нижней части бампера к задней панели.
  2. В задней части колесных арок выверните по два винта крепления локеров к накладке бампера.
  3. Попросите помощника придержать бампер и выверните верхние крепежные болты.

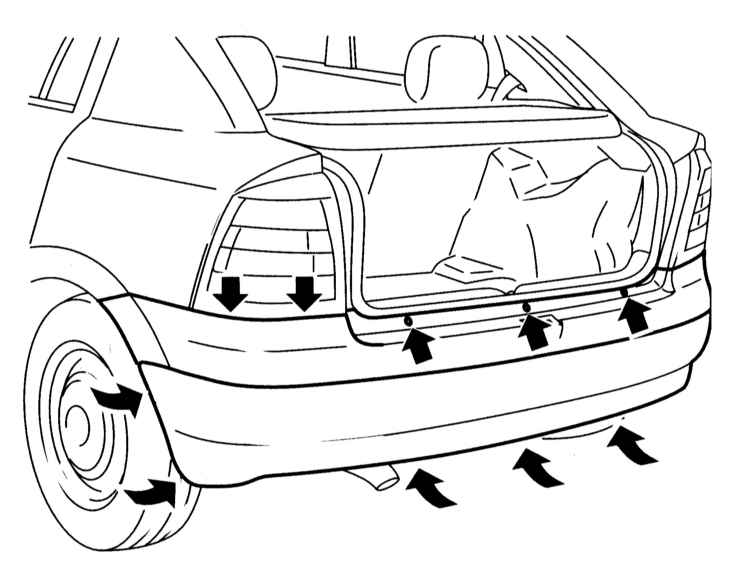

    A — Схема расположения элементов крепежа накладки заднего бампера (модели Astra)

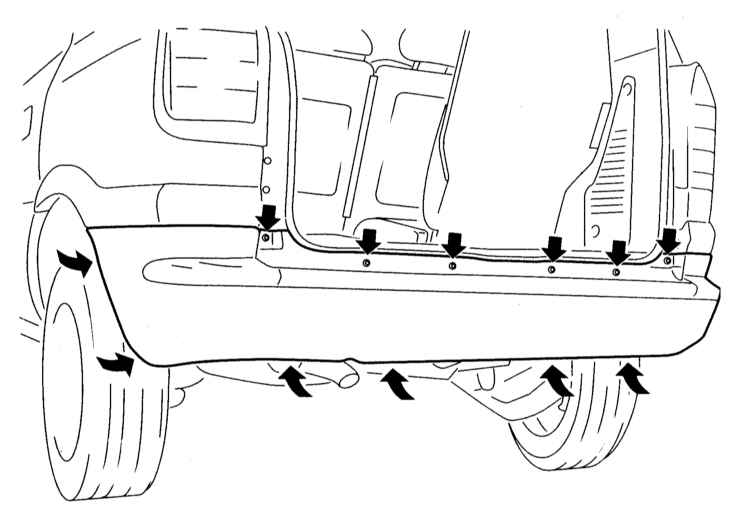

    B — Схема расположения элементов крепежа накладки заднего бампера (модели Zafira)



B.
  1. Аккуратно снимите боковые секции бампера с направляющих кронштейнов на крыльях и, потянув назад, отделите бампер от автомобиля.

На оборудованных прицепным устройством моделях Zafira для обеспечения доступа к фаркопу достаточно сдвинуть защелки внутрь и снять крышку.

Установка производится в обратном порядке.
